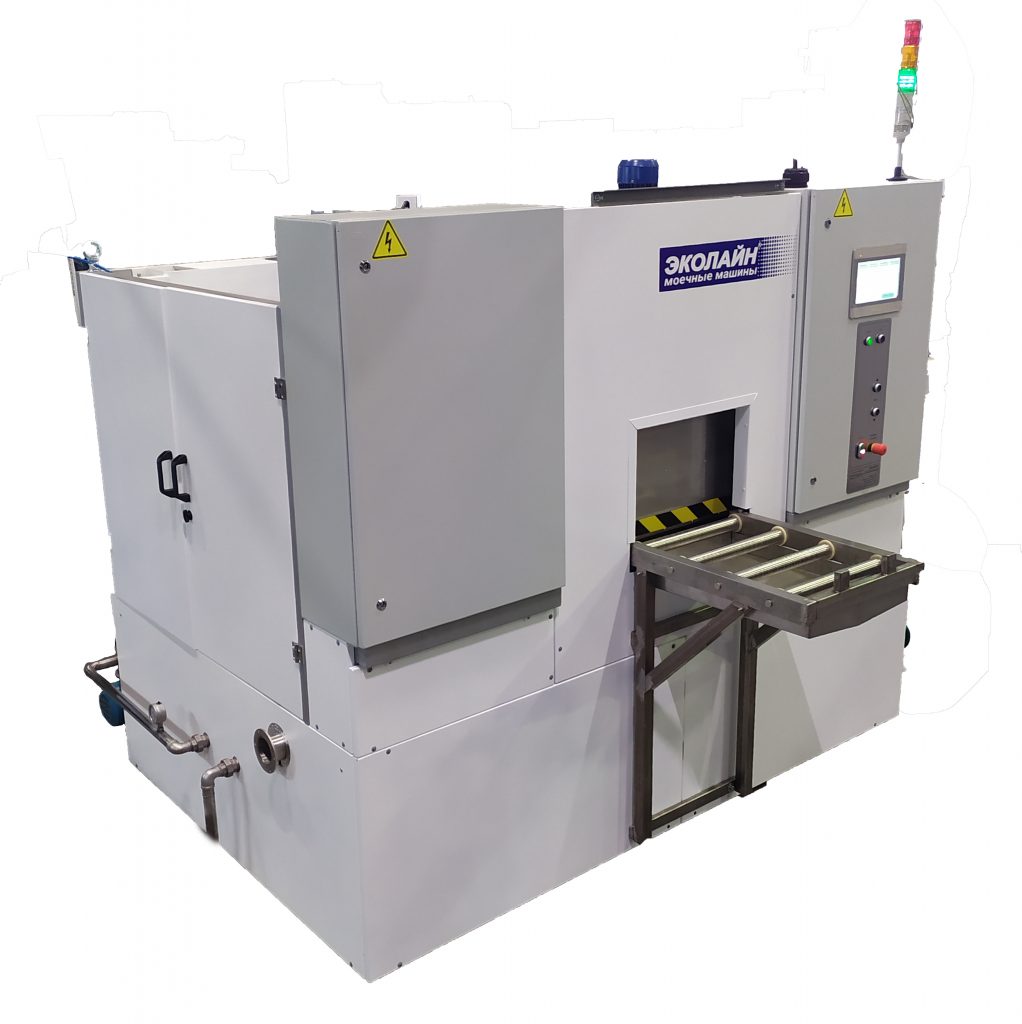

Моечная машина серии МСП-50/100/150

Назначение

Назначение:

Предназначена для струйно-погружной мойки и обезжиривания деталей с режимами покачивания или вращения корзины с деталями вокруг горизонтальной оси.

Область применения

Область применения:

  • Высококачественная мойка ответственных деталей сложной конфигурации, в том числе промывка деталей с глухими отверстиями;
  • Мойка деталей и сборочных единиц гидравлических и пневматических устройств, в производстве или техническом обслуживании;
  • Мойка корпусных деталей после литья и штамповки;
  • Мойка метизов навалом в корзинах с вращением;
Описание

Описание:

Рабочая камера имеет сдвижную дверь с электроприводом и поджимом к уплотнению
Машина может комплектоваться загрузочным столом с рольгангом. По запросу машина может иметь от 1 до 3 накопительных баков для выполнения различных технологических операций (обезжиривание, фосфатирование, пассивация, ополаскивание водой, сушка горячим воздухом, вакуумная сушка)
Для каждой стадии обработки оператором могут быть заданы следующие автоматические режимы обработки:

  • струйная обработка;
  • струйная обработка с погружением в моющий раствор;
  • вращение корзины с деталями с погружением в моющий раствор;
  • покачивание корзины (угол наклона может быть настроен) с погружением в моющий раствор;
  • корзина в фиксированном положении.
Преимущества

Преимущества:

Максимальная эффективность – в установке реализованы все возможные виды обработки – струйная, погружная, вращение корзины, покачивание корзины, возможность комбинирования. Обработка деталей проходит в одной камере без необходимости перемещения деталей между стадиями, в автоматическом режиме без участия оператора;
простота обслуживания – удобная сдвижная дверь моечной камеры с электроприводом, легко доступные грязевые фильтры (грубой очистки), дно рабочей камеры и накопительных баков имеет большой наклон для очистки;
качественные материалы и комплектующие – нержавеющая сталь AISI 304-316, автоматика SIEMENS, Delta Electronics, насосы Grundfoss, форсунки SprayingSystems, ультразвуковое оборудование TelsonicUltrasonic.

Описание цикла

Описание цикла работы машины с мойкой, ополаскиванием и сушкой деталей:

  • Люк рабочей камеры сдвигается вверх электроприводом по команде оператора;
  • Оператор вручную задвигает корзину с деталями в рабочую камеру по роликам;
  • Люк рабочей камеры герметично закрывается электроприводом по команде оператора (безопасное двуручное управление); в конце хода дверь мягко поджимается к уплотнению
  • Моющий раствор поступает под давлением 5 бар в рабочую камеру установки из первого накопительного бака через специальные форсунки. В зависимости от выбранной программы возможна струйная промывка, погружная, с частичным заполнением, с вращением корзины, с покачиванием корзины, угол поворота настраивается через панель оператора, моющий раствор сливается в первый накопительный бак через фильтр грубой очистки;
  • Продувка подающего трубопровода и форсунок сжатым воздухом;
  • Промывочная вода для ополаскивания поступает под давлением 2,5 бар в рабочую камеру установки из второго накопительного бака через специальные форсунки. В зависимости от выбранной программы возможна струйная обработка, погружная, с частичным заполнением, с вращением корзины, с покачиванием корзины, возможность комбинирования;
  • Промывочная вода сливается в третий накопительный бакчерез фильтр грубой очистки;
  • Продувка подающего трубопровода и форсунок сжатым воздухом;
  • Удаление паров воды израбочий камеры встроенным вытяжным вентилятором из нержавеющей стали;
  • Сушка деталей горячим воздухом.
  • Удаление паров воды израбочий камеры встроенным вытяжным вентилятором из нержавеющей стали.
  • В конце цикла мойки загорается световой индикатор и звучит сигнал окончания цикла мойки;
  • Люк рабочей камеры сдвигается вверх электроприводом по команде оператора.
Технические характеристики:

Технические характеристики:

Технические данные МСП-50 МСП-100 МСП-150
Размер загрузочной корзины, мм 500х250х250 700х350х350 750х500х500
Вес одновременно промываемых деталей, не более кг 50 150 300
Высота приемного стола моющей камеры от пола , мм 850 1000 1000
Количество циклов мойки в час 3-5 3-5 3-5
Давление промывки, бар 4 4 4
Объем накопительного бака промывки/ополаскивания, л 250 400 500
Нагрев бака промывки/ополаскивания, кВт 5 7.5 10
Опции
Давление моющего раствора на выходе из форсунок 4 бар V V V
Фильтр грубой очистки на сливе из рабочей камеры V V V
Сдвижной загрузочный люк с электроприводом V V V
Система вращения (покачивания) деталей, скорость вращения, реверс, угол покачивания задается с панели оператора V V V
Загрузка деталей спереди V V V
Автоматическое поддержание температуры жидкости в баках с растворами V V V
Баки, трубопроводы, соединительная и запорная арматура из нержавеющей стали V V V
Датчик уровня в баках V V V
Программируемая система управления , панель оператора V V V
Нагрев до 60°С V V V
Давление моющего раствора на выходе из форсунок 10 бар O O O
Система сушки деталей O O O
Система вакуумной сушки 50 мбар O O O
Система вакуумной сушки 5 мбар O O O
Система вакуумной сушки 5 мбар O O O
Дополнительная корзина для деталей O O O
Бак для дополнительной стадии обработки O O O
Нагрев до 90°С O O O
Вытяжной вентилятор удаления паров O O O
Система конденсации воды испаренной при сушке, не требует подключения к вентиляции O O O
Сепаратор отделитель масла (гравитационный) O O O
Сепаратор отделитель масла (дисковый) O O O
Смотровое окно в рабочей камере с подсветкой O O O
Система тонкой фильтрации растворов 5-50 мкм, мешочный фильтр, объем фильтр элемента 3,5 л (на один бак) O O O
Cистема тонкой фильтрации растворов 5-50 мкм, мешочный фильтр, объем фильтр элемента 20 л (на один бак) O O O
Ультразвуковой излучатель 1,6 кВт O O O
Сепаратор отделитель масла и механических загрязнений (центробежный) O O O
Автоматический долив воды в бак O O O
Автоматический долив моющего средства в бак с моющим раствором O O O
Система регулирования напора при промывке O O O
Габаритный чертеж

Габаритный чертеж:

Просмотреть габаритный чертеж

Модель
МСП-50
МСП-50-2
МСП-50-3
МСП-100
МСП-100-2
МСП-100-3
МСП-150-2
МСП-150-3
Ширина
А
1600
1600
1600
2000
2000
2000
2400
2400
А2
340
340
340
440
440
440
640
640
Глубина
B
1300
1400
1500
1300
1450
1600
1300
1500
B2
715
715
715
820
820
820
910
910
Высота
С
2000
2000
2000
2200
2200
2200
2600
2600
С1
1950
1950
1950
2150
2150
2150
2550
2550
С2
1050
1050
1050
1100
1100
1100
1200
1200
Количество баков
1
2
3
1
2
3
2
3
Вес установки (без учета заправки моющими растворами), кг
800
900
990
950
1100
1250
1450
1650
Приведенные данные носят справочный характер и могут отличаться от фактических в зависимости от исполнения установки и наличия дополнительных опций, таких как: сушка, вакуумная сушка, система фильтрации и т.п.
