Эффективная мойка — чистые детали при минимальных затратах

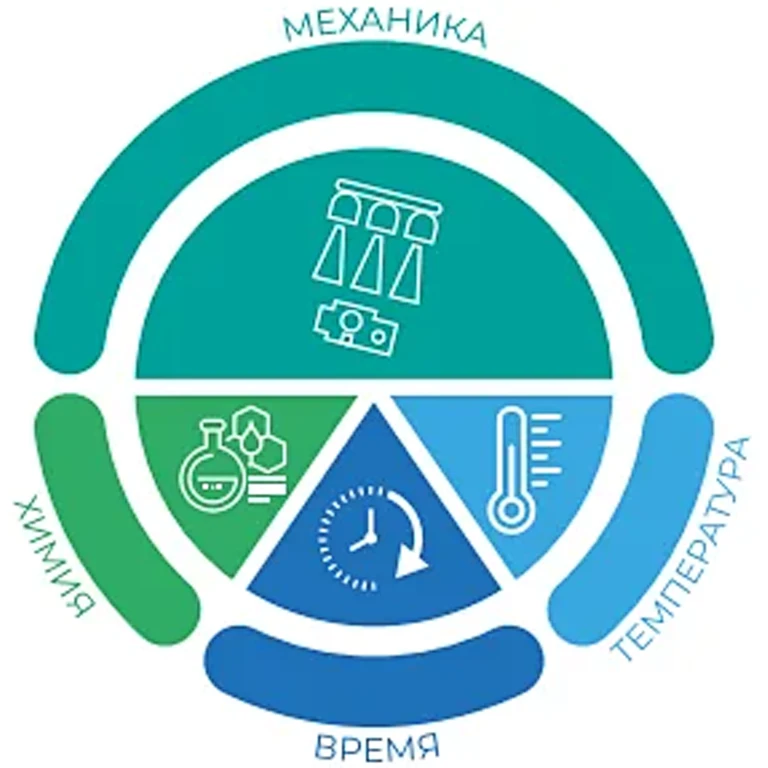

В ходе научно-исследовательских и опытно-конструкторских работ выяснено, что эффективность механического воздействия струй моющего раствора при мойке деталей превышает эффективность всех прочих факторов:
Температура/химия/время. В первую очередь это касается промывки от полярных загрязнений и механических частиц. При этом в современных моечных машинах мощность механического воздействия ничтожно мала, что заставляет увеличивать температуру и время промывки, применять более дорогие моющие средства, что в совокупности увеличивает затраты на промывку.
Назначение установки струйной отмывки
Установки струйной отмывки применяются в производствах, где к чистоте поверхности предъявляются жесткие требования: в электронике, машиностроении, гальванике и на окрасочных участках. Установка струйной отмывки Эколайн-Ангара предназначена для промышленной очистки широкого спектра изделий – от печатных плат и электронных узлов до металлических деталей и технологической оснастки.
Основные направления применения:
- Отмывка печатных плат и электронных узлов после пайки: удаление остатков паяльной пасты, флюса и ионных загрязнений, подготовка к нанесению влагозащитных покрытий.
- Отмывка трафаретов для нанесения паяльной пасты: эффективная очистка апертур без риска механических повреждений.
- Очистка металлических деталей в машиностроении: удаление стружки, масел и СОЖ после механообработки, подготовка к сборке и контрольным операциям.
- Обработка деталей перед нанесением покрытий: обезжиривание поверхностей в гальваническом производстве и перед порошковой окраской.
Установка рассчитана на децентрализованное использование и одинаково эффективна при обработке единичных изделий и небольших производственных партий.
Этапы процесса отмывки
-
Шаг 1. Отмывка Отмывочная жидкость подается через полноструйные форсунки под давлением 2,5 бар. Трехмерное движение корзины и форсуночного коллектора обеспечивает равномерное воздействие на все поверхности изделий – печатные платы, трафареты, узлы и детали сложной геометрии.
-
Шаг 2. Ополаскивание (опция) Финишное ополаскивание деминерализованной водой удаляет остатки отмывочной жидкости и обеспечивает ионную чистоту плат, необходимую перед нанесением влагозащитных покрытий.
-
Шаг 3. Сушка Горячий воздух подается через импульсный обдув (6,0 бар, до 45°С) или путем нагнетания (до 80°С, расход 200 м³/ч). Режим и продолжительность сушки программируются под конкретный тип изделий: платы, трафареты или металлические детали.
Система управления
Установка оснащена фирменной тачскрин-панелью Эколайн с интуитивным интерфейсом на русском языке. Все параметры процесса отмывки задаются и отслеживаются оператором непосредственно с панели – без привлечения технических специалистов.
Доступные настройки:
- температура отмывочной жидкости в резервуаре (до 75°С) с цифровым контролем и защитой от перегрева;
- скорость вращения и угол качания корзины – отдельные программы для плат, трафаретов и деталей;
- режим и продолжительность сушки горячим воздухом;
- уровень отмывочной жидкости с сигналом при достижении минимума.
Смотровое окно с LED-подсветкой в рабочей камере позволяет визуально контролировать ход отмывки без остановки установки. По запросу доступен недельный таймер предварительного прогрева и сохранение программ для повторяющихся циклов обработки.
Часто задаваемые вопросы об установке струйной отмывки
Подходит ли установка для отмывки печатных плат?
Да. Установка струйной отмывки Эколайн-Ангара эффективно очищает печатные платы от остатков паяльной пасты и флюса, обеспечивая ионную чистоту поверхности, необходимую для последующего нанесения влагозащитных покрытий. Регулируемые скорость и угол вращения корзины позволяют настроить бережный режим отмывки для хрупких электронных узлов.
Можно ли отмывать трафареты для паяльной пасты?
Да, установка эффективно справляется с отмывкой трафаретов. Сфокусированные струи отмывочной жидкости удаляют засохшую паяльную пасту из апертур трафарета полностью и без риска механических повреждений.
Какие отмывочные жидкости подходят для установки?
Установка работает с водными отмывочными жидкостями на основе концентратов. Специалисты Эколайн проконсультируют по выбору подходящей жидкости с учетом типа загрязнений, материала изделий и требований к качеству отмывки.
Как быстро можно запустить установку в работу?
Стандартная комплектация рассчитана на самостоятельный запуск силами персонала предприятия – интуитивная тачскрин-панель и предустановленные программы позволяют начать отмывку без длительной настройки. По запросу специалисты Эколайн выполняют шефмонтаж и обучение персонала непосредственно на производстве заказчика.
Есть ли возможность протестировать отмывку до покупки?
Да, мы приглашаем на бесплатную тестовую отмывку ваших изделий – плат, трафаретов или деталей – на нашем оборудовании. По итогам тестирования предоставляем заключение о качестве отмывки и рекомендации по режимам работы установки.
Каков срок поставки и есть ли установка в наличии?
Установка струйной отмывки печатных плат Эколайн-Ангара производится партиями и постоянно доступна на складе, срок поставки – от 1 рабочего дня. По вопросам наличия и отгрузки обращайтесь к менеджерам компании по телефону или электронной почте.
Нашими инженерами была разработана новая технология струйной трехмерной кинетической промывки, основанная на трехмерном движении системы корзины и полноструйных форсунок без распыления жидкости (solid spray).
Благодаря фокусированному воздействию жидкости кинетическая энергия промывки в сотни раз превышает энергию на загрязненном участке, по сравнению с применением обычных форсунок с плоским распылением. А за счет взаимного движения корзины, вращения и поступательного движения форсуночного коллектора, промывка охватывает все омываемые поверхности деталей.

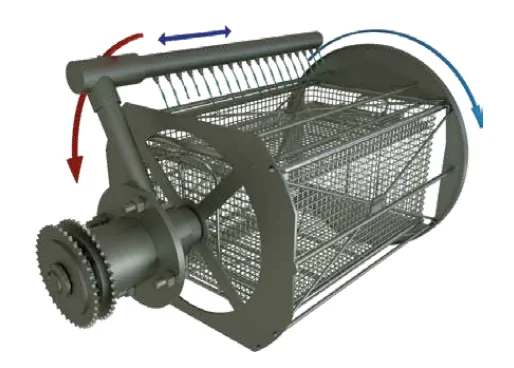

В зависимости от индивидуальных задач корзина может вращаться, покачиваться на заданный угол или оставаться неподвижной, при этом вращательное и поступательное движение коллектора с форсунками, при необходимости, может быть запрограммировано для оптимальной очистки и сушки деталей. Наша инновационная технология трехмерной кинетической промывки позволяет эффективно и бережно очищать детали от всевозможных загрязнений при пониженных температурах и с минимальным расходом моющих средств, что дает экономию до 50%.
Компактная установка для струйной мойки
Компактная установка для струйной мойки «Ангара» разработана как универсальная моечная машина для децентрализованного использования. Промывка с технологией трехмерного движения корзины-форсунок является незаменимым центральным элементом машины. Специальная конструкция системы струйного коллектора, включающая плоские форсунки и полноструйные форсунки, позволяет эффективно производить импульсную или выборочную очистку компонентов обеспечивая непревзойденные результаты по качеству и энергоэффективности. Детали сушатся с помощью вращающейся системы импульсного обдува горячим цеховым воздухом или с помощью встроенного компрессора.
Качественная техника за небольшие деньги
Помимо мощных технологий, эта машина впечатляет своей функциональностью и простотой. Стандартная комплектация машины максимально простая в эксплуатации и позволяет клиентам запускать оборудование самостоятельно. Оптимальный размер еврокорзин позволяет обрабатывать небольшие партии или выполнять быструю промежуточную и окончательную очистку отдельных деталей. Гравитационный маслоотделитель и высококачественная фильтрация основного потока обеспечивают длительный и стабильный срок службы моющего раствора.
Серия ЕВРО (Для установки Ангара)
| Артикул | Ширина ячейки | Внешние размеры | Размеры основания | Внутренний размер | Вес, кг | Загрузка, кг | Вместимость в «Ангару» |
|---|---|---|---|---|---|---|---|
| MF4108 | 6/1 | 608x408x300 | 589х387 | 571х369/567х367 | 7,6 | 110 | 1 корзина / 1 мойка |
| MF4110 | 12 | 608x408x158 | 589×387 | 567×367 | 5.8 | 110 | 2 корзины / 1 мойка |
| MF4104 | 12 | 608x408x108 | 589×387 | 567×367 | 5.0 | 110 | 3 корзины / 1 мойка |
Доступна со склада
Моечная машина «Ангара» производится партиями по 5 штук и поэтому сразу же доступна со склада.
| Напорный насос, стандартное исполнение | Возвратная фильтрация | Ультратонкая фильтрация основного потока | ||||
|---|---|---|---|---|---|---|
| Объем потока | Давление | Мощность | Тонкость | Площадь поверхности | Тонкость | Площадь поверхности |
| Резервуар для хранения 1 процесса очистки: | ||||||
| 260 л/мин | 2,5 бар | 2,2 квт | 500 мкм | 0,3 м2 | 100 мкм | 1х 0,15 м2 |
| Резервуар для хранения: | объем | время нагрева | температура | мощность нагрева | ||
| 300 литров | около 1,5 ч | макс 75ос | 10 квт | |||
| Подключения: | электричество 380 в, 50hz | |||||
| сжатый воздух: 1/2 дюйма, 5-8 бар | ||||||
| пресная вода: 1/2 дюйма, 0,5-10 бар | ||||||
| сточные воды: 1 1/2 дюйма | ||||||
| удаление выхлопных газов / конденсация: | средний объемный расход: 600 м3/ч | |||||
| Системы сушки: | система импульсного обдува: 6,0 бар, <45 ос | |||||
| система нагнетания горячего воздуха: 0,3 бар, макс, 80 ос, объемный расход: 200 м3/ч | ||||||
| Вес: | партия: не более 100кг | |||||
| машина без среды: 600кг | ||||||
| машина со средой: 900кг | ||||||
| Цвет машины: | светло-серый, ral 7035 | |||||

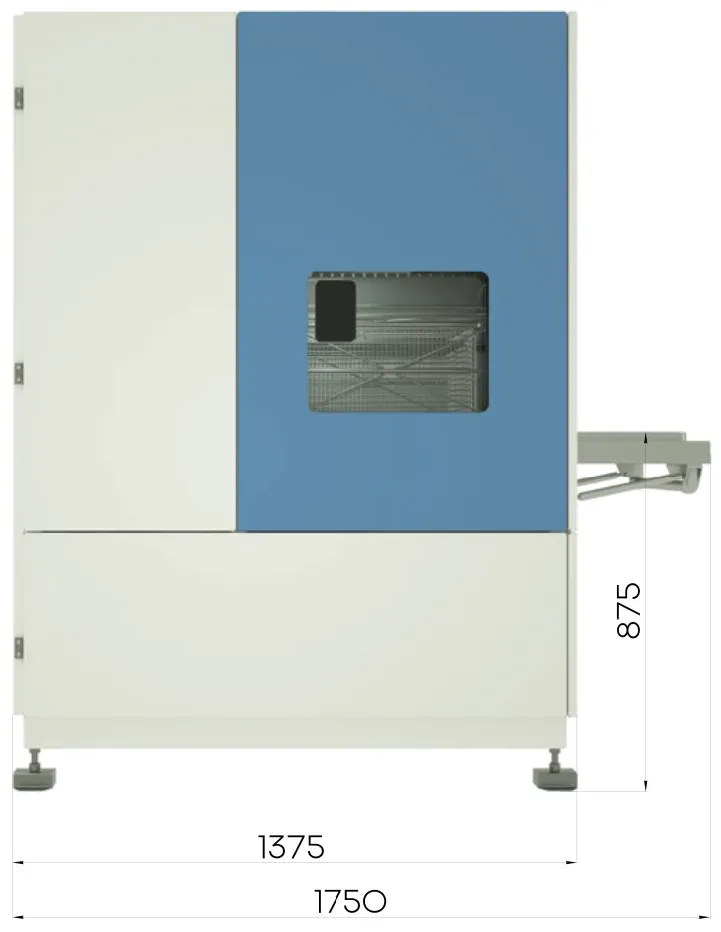

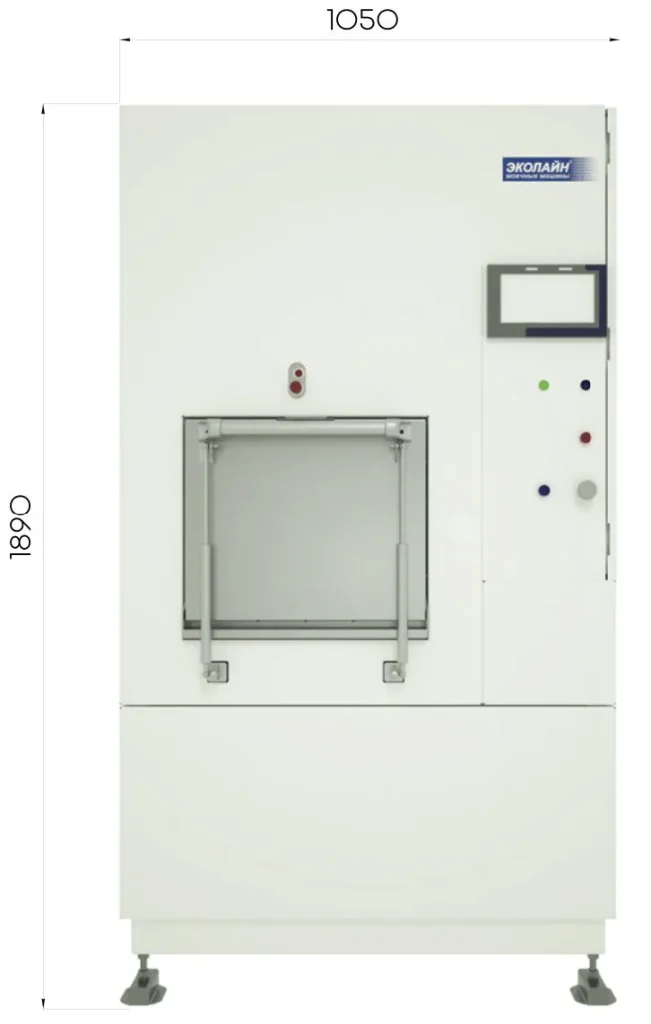

Размеры
Стандартные функции
- 3600 система вращения форсунок с программируемой системой встречного вращения/покачивания корзины.
- Фронтальная загрузка с откидывающейся дверцей.
- Распашная дверь как функциональная погрузочно-разгрузочная платформа.
- Большой резервуар для хранения и длительного полезного срока службы моющего раствора.
- Может использоваться стандартная евро корзина (608L х 408В х 3000H мм).
- Съемный сетчатый фильтр для сбора частиц механических загрязнений на сливе из камеры мойки.
- Система нагрева моющего раствора с цифровым контролем и ограничением температуры.
- Вытяжной вентилятор с системой пароконденсации и удалением тумана.
- Мощный гравитационный маслоотделитель с скиммером для сбора загрязнений с поверхности моющего раствора.
- Автоматический контроль минимального уровня моющего раствора.
- Теплоизоляция накопительного бака.
- Компоненты контактактирующие с водой из нержавеющей стали / пластика.
- Смотровое окно в рабочей камере, LED подсветка.
- Простая в использовании тачскрин панель оператора Эколайн.
Опции
- Вращающаяся система импульсного обдува горячим воздухом.
- Вращающаяся система сушки горячим воздухом.
- Проточная фильтрация моющего раствора. Мешочный фильтр тонкой очистки.
- Насос повышенной мощности.
- Регулировка скорости вращения корзины, включая качательное движение.
- Недельный таймер предварительного разогрева и очистки моющего раствора.
- Модуль пополнения деминерализованной водой.
- Автоматический долив моющего концентрата в бак.
- Откачной насос.
- Поддон из нержавеющей стали с датчиком протечки.
- Автоматическая сдвижная вверх дверь рабочей камеры.
- Загрузочная подкатная тележка.
- Ручной роликовый конвейер.
- Система автоматической передачи.
- Ополаскивание деталей чистой горячей водой.
- Загрузочная корзина с ячейкой 12 или 6 мм.
- Покрытие корзины пластиком.
- Система разделителей корзины.
Для каких загрязнений подходит водная очистка?
| Загрязнение | Пригодность |
|---|---|
| Неорганические, полярные (соли) | Очень хорошо |
| Неорганические, неполярные (стружка, пыль) | Очень хорошо |
| Органические, неполярные (масла, жиры) | Хорошо |
| Органические, полярные (древесная смола) | Средне |
Какого качества очистки можно достичь с помощью водной очистки
| Качество очистки | Пригодность |
|---|---|
| Без частиц | Очень хорошо |
| Без стружки | Очень хорошо |
| Поверхностное натяжение | Хорошо |
| Без пятен | Очень хорошо |
| Без жира | Средне |
Для какого типа материала подходит водная очистки?
| Материал | Пригодность |
|---|---|
| Нержавеющая сталь | Очень хорошо |
| Сталь | Очень хорошо |
| Алюминий | Хорошо |
| Латунь | Хорошо |
| Медь | Хорошо |
| Титан | Очень хорошо |
| Пластмассы | Средне |
| Спеченные металлы | Средне |
