ОБЩИЕ СВЕДЕНИЯ

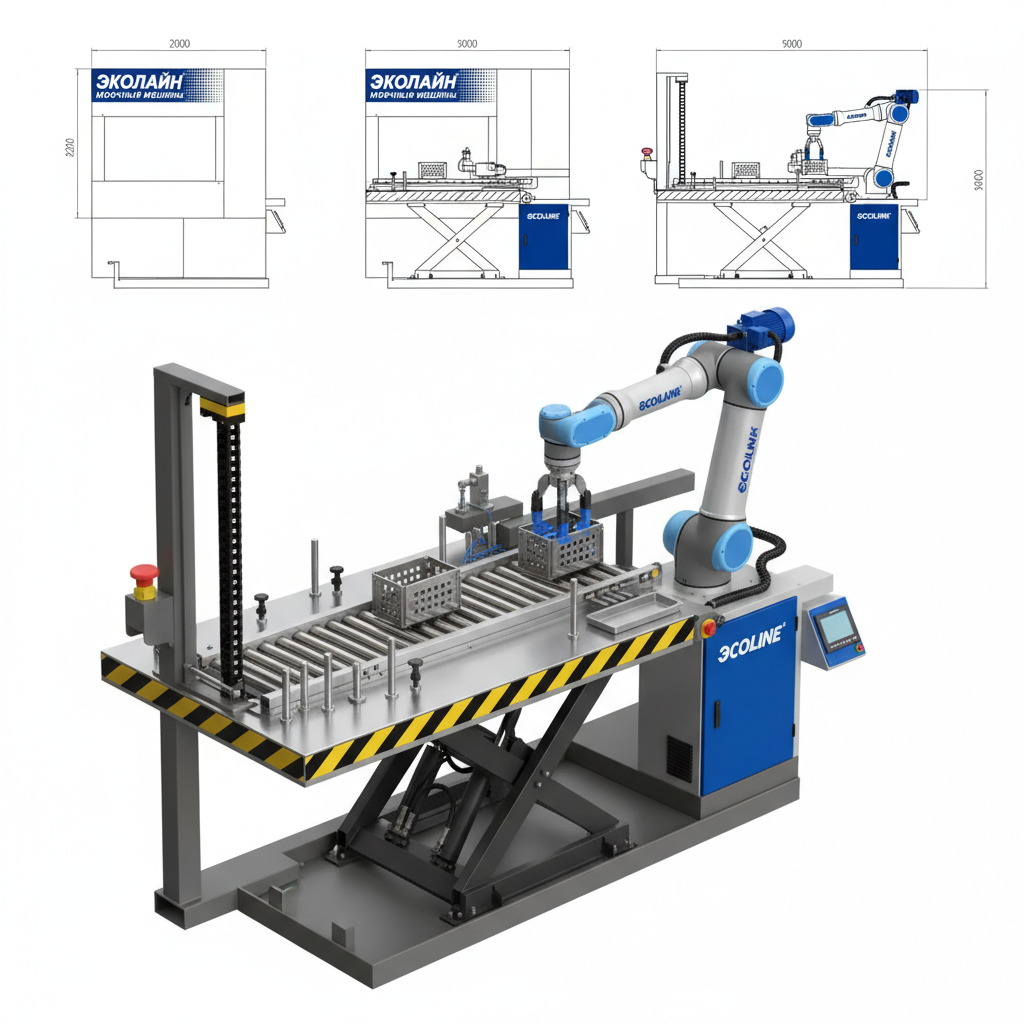

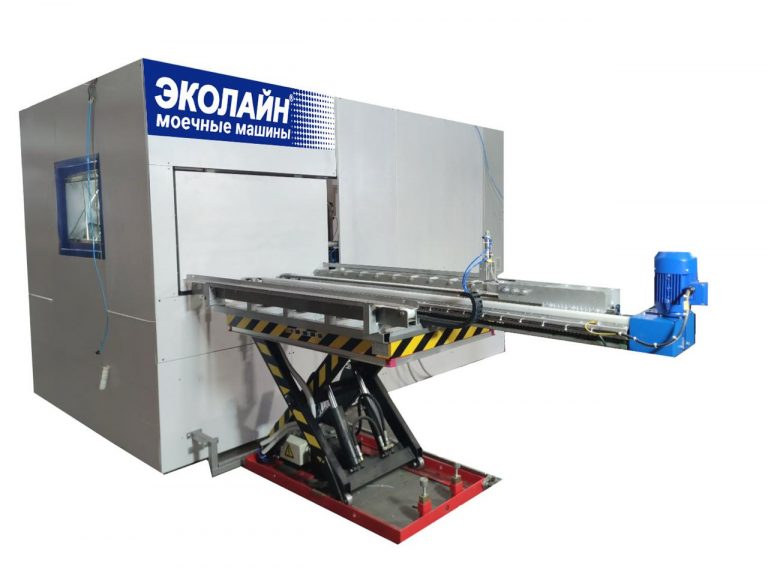

● Гидравлическая подъемная система оснащена двухступенчатой ножничной подъемной платформой.
● Автоматическая система загрузки/разгрузки оснащена пневматическим зажимным механизмом, что помогает избегать падения или переворачивания деталей вовремя транспортировки.
● Для управления всей системой загрузки/разгрузки достаточно всего 1 оператора.
Оборудование характеризуется стабильностью, надежностью и высокой степенью эффективностью работы.Разрабатывается индивидуально
Интеграция с оборудованием Эколайн-Техно
| Моечная машина | Рекомендуемая модель стола | Особенности интеграции |
|---|---|---|
| МКС-50/100/150 | АЗП-500 | Фронтальная синхронизация с люком |
| МСП-200/700/1600 | АЗП-1000 | Покачивание/вращение корзины |
| Ангара | АЗП-500 | Компактная версия для децентрализованной мойки |
| СА (крупногабаритные) | АЗП-2000 | Выдвижная платформа, навеска |
| АП (конвейерные) | АЗП-Конвейер | Синхронизация скорости 1–6 м/мин + манипулятор робо рука. |
*ПРИНЦИП РАБОТЫ

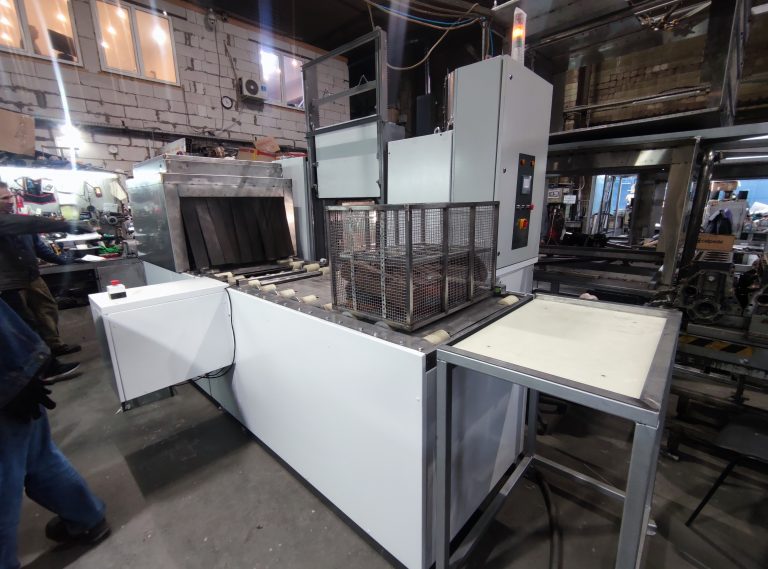

1. Детали, которые будут мыться кладутся в корзину.

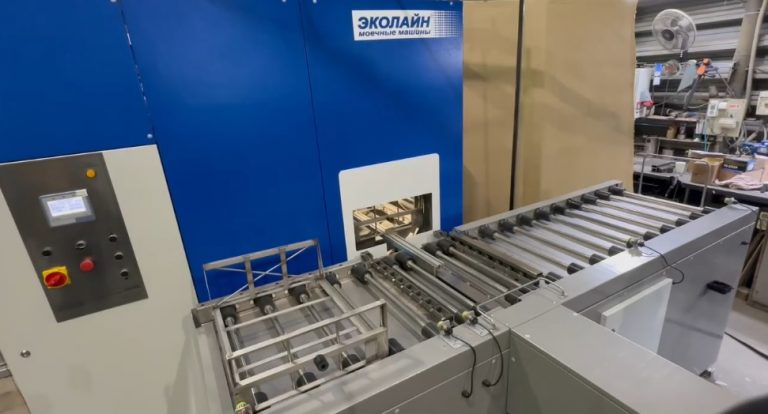

2. Конвейер автоматически подает корзину в моечную машину
3. Крышка рабочей камеры герметично закрывается.
4. Происходит процесс мойки
5. Крышка рабочей камеры открывается
6. Обезжиренные/отмытые детали в корзинеавтоматически выезжают из моечной камеры.
Автоматизированные загрузочные платформы — это инновационные решения, специально разработанные для интеграции с моечными машинами компании Эколайн-Техно. Они предназначены для автоматизации процесса подъема, позиционирования и загрузки деталей в рабочие камеры моечного оборудования серий МКС, МСП, Ангара, СА, АП и других моделей, когда вес деталей не позволяет оператору в ручную загружать объем продукции на мойку/обезжиривание. Столы значительно повышают производительность труда, обеспечивают безопасность операторов и минимизируют риски повреждения деталей.
Инженерные разработки загрузочных столов идеально дополняют высокотехнологичные моечные машины Эколайн-Техно, позволяя создать полностью автоматизированный цикл очистки — от подачи деталей до их извлечения после сушки. Они совместимы с системами Mefo-Box и корзинами для загрузки, обеспечивая бесперебойную работу в условиях массового производства.
Преимущества автоматизированных загрузочных столов
Повышенная производительность. Столы оснащены гидравлическими, электрическими или пневматическими подъемными механизмами с точным управлением высотой. Автоматическая синхронизация с моечной машиной позволяет загружать до 500–2000 кг деталей за цикл (в зависимости от модели), сокращая время загрузки на 70–80% по сравнению с ручным методом.
Безопасность и эргономика
- Защитные барьеры, световые и звуковые сигналы предотвращают доступ в зону работы.
- Регулируемая высота стола подстраивается под высоту оборудования (диапазон 300–1200 мм).
- Система аварийного останова и блокировка движения при открытом люке моечной машины.
- Антискользящее покрытие платформы и поручни для безопасной работы.
Точность позиционирования. ЧПУ-управление обеспечивает точную установку корзин или платформ с деталями в рабочую камеру моечной машины. Датчики положения синхронизируют стол с циклом мойки (струйная, погружная, вакуумная сушка), исключая ошибки загрузки.
Универсальность
- Совместимы с моечными машинами для растворителей (серия МКС), водных растворов (МСП, МПП), мультисольвентными установками и по запросу с конвейерными системами (АП).
- Адаптация под крупногабаритные детали серии СА с выдвижными платформами.

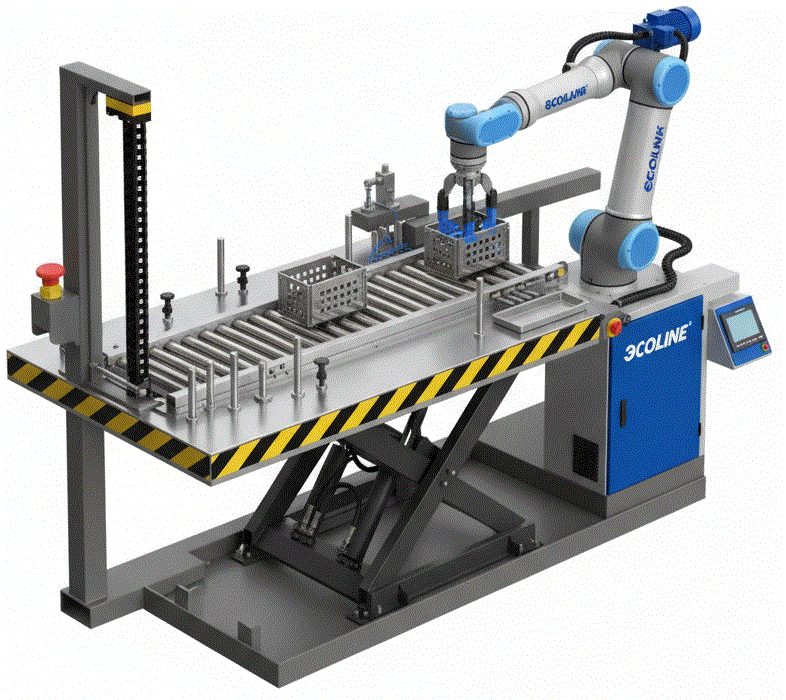

- Возможность интеграции с роботизированными манипуляторами для полной автоматизации линии.
Надежность и долговечность
- Каркас из нержавеющей стали AISI 304/316 с усиленными направляющими.
- Электроприводы от ведущих производителей с ресурсом 1 млн циклов.
- Защита IP65 от пыли, влаги и агрессивных сред (растворители, щелочные растворы).
- Низкие эксплуатационные затраты благодаря отечественным комплектующим и простоте обслуживания.
Применение
Автоматизированные столы рекомендуются для отраслей:
Гальваника и порошковая окраска — точная подача деталей перед обезжириванием.
Машиностроение и автопром — серийная мойка метизов, корпусов, штамповок.
Нефтехимия и авиастроение — очистка крупногабаритных деталей в агрессивных средах.
Металлообработка — интеграция с линиями МСП и МПП для промывки после СОЖ.
Сервис и поддержка
- Гарантия 1 год на все механизмы.
- Бесплатная тестовая мойка ваших деталей с демонстрацией работы стола.
- Индивидуальный проект под производственную линию (3D-моделирование, расчет окупаемости).
- Лизинг и Trade-in существующего оборудования.
