Преимущества
- Система вращения/покачивания деталей входит в базовую комплектацию.
- Машина комплектуется сетчатой корзиной с прижимной крышкой, регулируемой по высоте и исключающей соударения деталей при вращении.
- Фильтр грубой очистки большой емкости на сливе из рабочей камеры в базовой комплектации.
- Увеличенная на 25% производительность дистилляции растворителя в базовой комплектации. Растворитель работает без замены неограниченно долго – существенная экономия денег.
- На 30 % уменьшено энергопотребление благодаря системе дистилляции с рекуперацией тепла и теплоизоляции баков – существенная экономия денег.
- Фильтры механической тонкой очистки могут задерживать загрязнения от 1 мкм.
- Более удобная загрузка при комплектации машины загрузочным столом с роликовым транспортером.
- В установке реализованы все возможные виды обработки – струйная, погружная, вращение корзины, покачивание корзины, возможность комбинирования. Обработка деталей проходит в одной камере без необходимости перемещения деталей между стадиями, в автоматическом режиме без участия оператора.
- Простота обслуживания. Легкодоступные грязевые фильтры (грубой очистки), дно рабочей камеры и накопительных баков имеет большой наклон для очистки.
- Качественные материалы и комплектующие – нержавеющая сталь AISI 304-316, форсунки SprayingSystems.
Технические характеристики
| Параметры | МКС-10Е (размеры) | МКС-50Е (размеры) | МКС-100Е (размеры) | МКС-110Е (размеры) | МКС-150Е (размеры) | МКС-500Е (размеры) | МКС-700Е (размеры) |
|---|---|---|---|---|---|---|---|
| Габаритные размеры машины*, (мм). На схеме: А(А1) х В х С | 1200(1600) х 1400 х 2200 | 1200(1700) х 1420 х 2300 | 1250(2000) х 2150 х 2400 | 1250(2000) х 2150 х 2400 | 1675(2425) х 2750 х 2540 | 4510 х 2750 х 2330* | 2225(3330) х 3800 х 2540 |
| Размер загрузочной корзины, мм | 371 х 221 х 200 | 521 х 321 х 200Е | 608 х 408 х 300 | 651 х 451 х 300 | 750 х 550 х 450 | 1500 х 500 х 500 | 1100 х 1100 х 550 |
| Высота приёмного стола моющей камеры (мм) | 1100 | 1100 | 1100 | 1100 | 860 | 860 | 1125 |
| Вес одновременно промываемых деталей (max) (кг) | - | 50 | 150 | 150 | 300 | 200 | 500 |
| Количество циклов мойки в час | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Давление рабочей жидкости при струйной обработке (бар) | 4 | 4 | 4 | 4 | 4 | 3-10 | 4 |
| Объем заправки, л 1 бочка = 300 кг (200л) с учетом эксплуатации | 300 | 300 | 600 | 600 | 1200 | 3000 | 4000 |
| Мощность потребляемая \ пиковая, кВт | 4/12 | 5/12 | 7/15 | 7/15 | 10/25 | 11/20 | 15/32 |

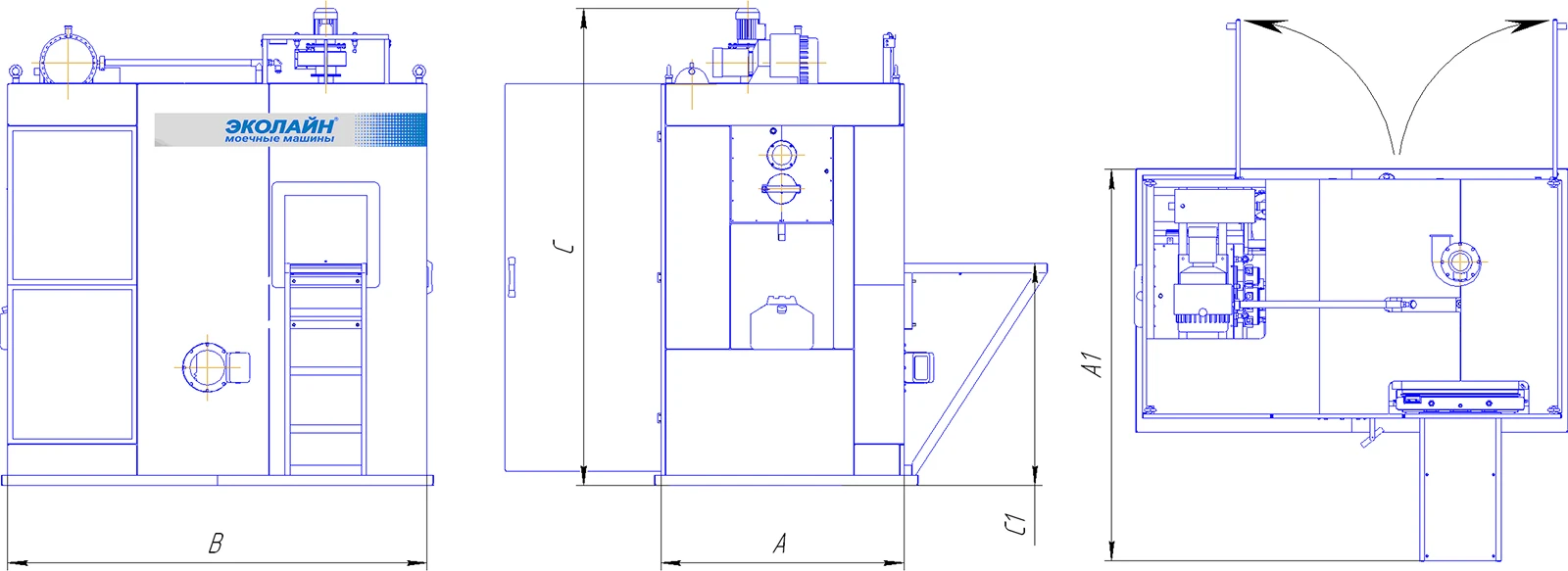

Чертежи
Комплектация
- Программируемая система управления с цветной сенсорной панелью 7 дюймов
- Сдвижной загрузочный люк с пневмоприводом
- Фронтальная загрузка
- Загрузочный стол

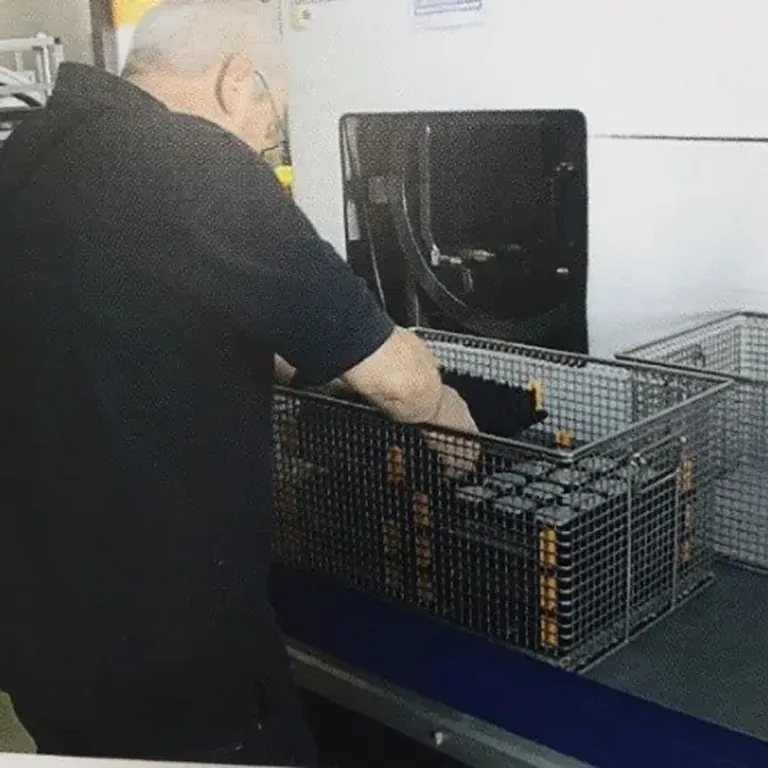

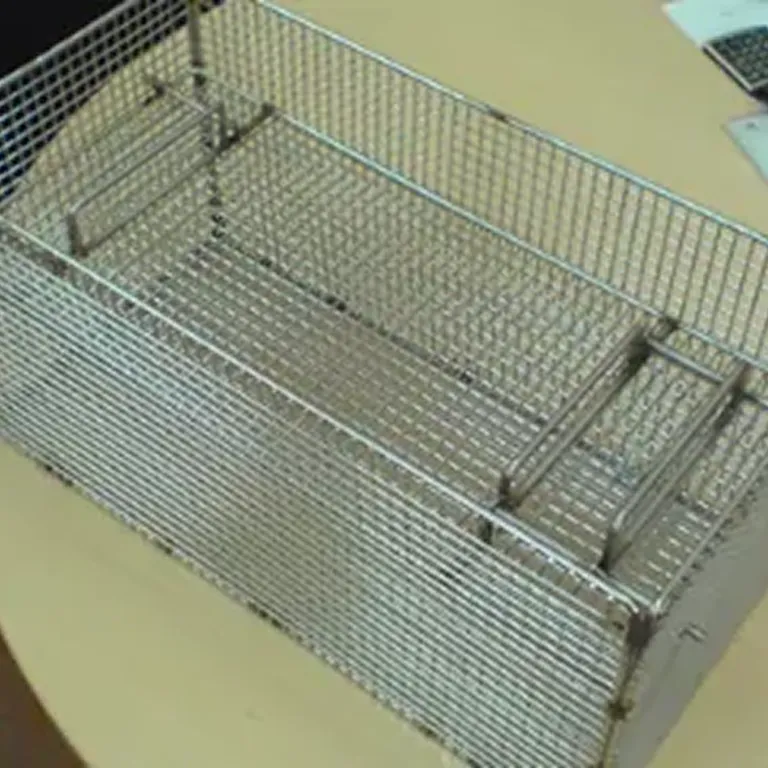

- Корзина для деталей сетчатая, ячейка 10х10, прижимная крышка с регулировкой по высоте
- Система сушки деталей с конденсацией паров
- Программируемая система управления с цветной сенсорной панелью 7 дюймов
- Сдвижной загрузочный люк с пневмоприводом
- Фронтальная загрузка
- Загрузочный стол
- Корзина для деталей сетчатая, ячейка 10х10, прижимная крышка с регулировкой по высоте
- Система сушки деталей с конденсацией паров
