Описание
Установка для обезжиривания манометров в сборе (внутренняя полость чувствительного элемента) с системой обработки жидким растворителем, в парах растворителя и вакуумной сушкой. Установка работает в автоматическом режиме с применением негорючих органических растворителях хлористых или фтористых (перхлорэтилен, трихлорэтилен, хладон, хладис, форан и т.п.) по замкнутому циклу. Машина предназначена для одновременного обезжиривания от одного до трех манометров подключенных к коллектору установки. Ориентировочная производительность машины составляет 50 шт. манометров в смену. Цикл обработки длится 10-20 минут.
Преимущества
- Низкий расход дорогих растворителей благодаря системам конденсации паров и регенерации;
- Экологическая и гигиеническая чистота;
- Пожаровзрывобезопасность;
- Высокое и стабильное качество за счет отсутствия человеческого фактора;
Цикл работы установки
Промывка:
- Вакуумирование внутренних полостей чувствительных элементов манометров.
- Заполнение внутренних полостей чувствительных элементов манометров растворителем.
- Вакуумирование внутренних полостей чувствительных элементов манометров для удаления растворителя, содержащего масло, из манометров.
Циклы «вакуумирования – заполнения растворителем» могут повторяться последовательно от 1 до 50 раз для получения гарантии удаления жиров.
Сушка:
1. Сушка начинается с вакуумирования внутренних полостей чувствительных элементов манометров, при этом происходит испарение остатков растворителя и удаление паров растворителя из замкнутых полостей. Удаленные пары растворителя поступают в конденсатор, где конденсируются, конденсат возвращается в накопительный бак.
2. Разрыв вакуума и заполнение системы очищенным атмосферным воздухом.
Циклы сушки («Вакуумирование – заполнение воздухом») могут повторяться от 1 до 50 раз для полного удаления остатков запаха растворителя из полостей манометров.
Промывочная машина состоит из:
- Коллектор для подключения манометров;
- Накопительный бак для растворителя;
- Вакуумный агрегат;
- Конденсатор паров на выходе вакуумного насоса;
- Ресивер вакуума;
- Система подачи паров растворителя;
- Воздушный фильтр;
- Система регенерации растворителя;
- Влагоотделитель;
- Система автоматического управления процессом мойки и сушки.
Порядок работы:
- Манометр в сборе фиксируют в держателе рабочего коллектора количестве 1 шт.
- Оператор запускает процесс обработки.
- Отключение обезжиренного манометра по звуковому и световому сигналу установки.
Очистка и регенерация растворителя
Для использования растворителя без замены и поддержания его максимальной чистоты установка оснащена встроенным регенератором и системой фильтрации растворителя.
Система дистилляции растворителя – отделение растворенных и механических загрязнений из растворителя. Система работает постоянно при включении оборудования.
| Характеристики | |
|---|---|
| Продолжительность обработки, мин. | 10-20 |
| Емкость бака с растворителем, л | 25 |
| Рабочее напряжение, В | 380 |
| Макс. энергопотребление, кВт | 5 |
| Габаритные размеры установки, мм | 1000х700х900 |

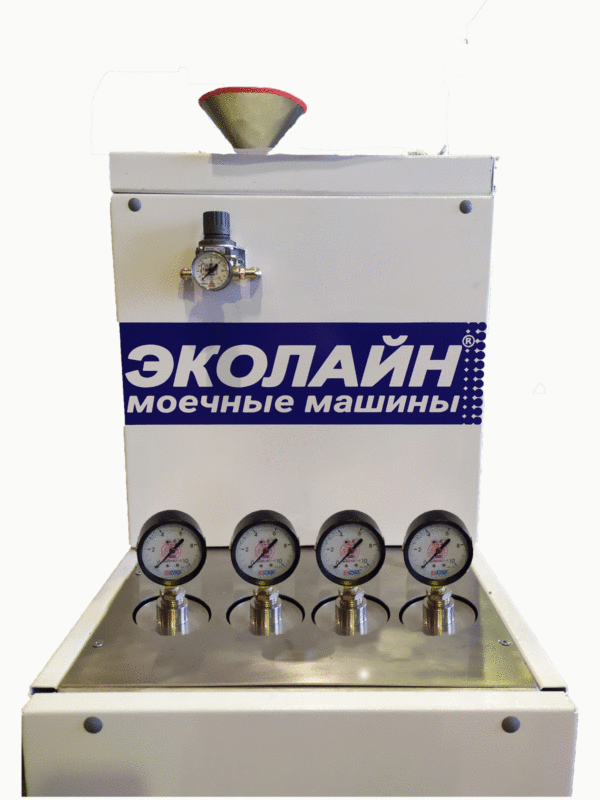

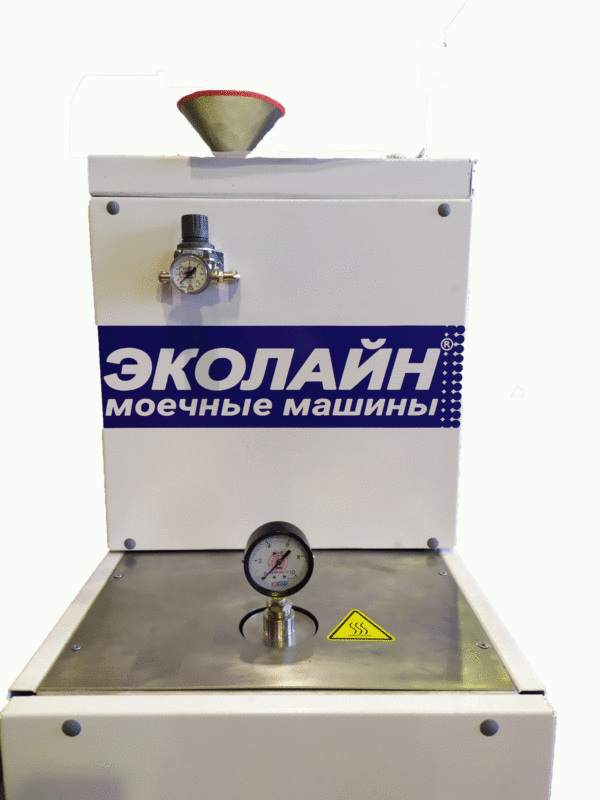

Установки для обезжиривания манометров с рампами под один и четыре манометра
