Что такое замкнутый цикл мойки деталей и как работает оборотная система очистки на практике

Что такое мойка замкнутого цикла и чем она отличается от обычной промывки деталей

Определение: замкнутый цикл мойки деталей простыми словами

Если объяснять без цеховой терминологии, замкнутый цикл мойки деталей работает так: машина смывает загрязнения, собирает использованный раствор, отделяет от него грязь и масло, а затем снова подаёт эту же жидкость на мойку. То есть в системе постоянно идёт рециркуляция моющей жидкости для деталей — раствор не расходуется за один проход, а работает многократно.

Однако, говоря о замкнутом цикле, важно различать два принципиально разных подхода. Первый — рециркуляция водных растворов с фильтрацией и отстоем. Это позволяет продлить жизнь жидкости, но не исключает её периодическую замену: соли накапливаются, ПАВ деградируют, часть раствора всё равно уходит в сток.

Второй, более совершенный подход — истинный замкнутый цикл, реализованный в оборудовании для негорючих растворителей (например, в наших машинах серии МКС). Здесь жидкость не просто очищается, а полностью восстанавливается методом вакуумной дистилляции. Растворитель испаряется, конденсируется и возвращается в процесс идеально чистым, а загрязнения выводятся в виде сухого шлама. О потерях воды и химии здесь речь уже не идёт — цикл действительно замкнут.

Для замкнутый цикл технолога важен по двум причинам. Первая — меньше потерь по воде и химии. Вторая — меньше нестабильности в процессе. Когда раствор живёт в системе долго и контролируемо, его проще держать в рабочем состоянии, чем каждый раз запускать мойку деталей с новой жидкостью и новым разбросом параметров.

Мы наблюдаем характерный эффект на практике: после перехода с ручной промывки на оборотную схему уходит типичная проблема «перемытой» и «недомытой» детали в одной партии. Причина — режим становится фиксированным, а не зависит от индивидуального подхода каждого оператора. Проще говоря, машина не устаёт к концу смены.

Чем замкнутый цикл отличается от проточной и одноразовой схемы промывки

Проточная схема предполагает постоянную подачу свежей жидкости и отвод использованной. Одноразовая схема ещё жёстче: раствор отработал цикл — и подлежит замене. Мойка замкнутого цикла устроена иначе: основной объём жидкости остаётся в системе и проходит очистку перед повторной подачей.

На практике разница видна не в теории, а в эксплуатации. В проточной схеме проще стартовать, но дороже жить дальше: растёт расход воды, химии и объём стоков. В одноразовой — быстро накапливаются затраты на замену раствора и его удаление. В замкнутом контуре выше требования к подбору химии, фильтрации и дисциплине обслуживания, зато сама технология замкнутого цикла мойки в производстве лучше подходит для серийной работы.

Сравнение замкнутого, проточного и одноразового цикла мойки:

Примеры реализации замкнутого цикла промывки деталей обычно появляются там, где предприятие считает не только цену машины, но и стоимость всего процесса за год: сколько уходит раствора, как часто его меняют, сколько времени тратится на ручную отмывку и сколько брака появляется из-за нестабильной очистки.

Какие задачи решает такая система в промышленном производстве

Технология замкнутого цикла мойки в производстве решает сразу несколько задач:

1. Снижает сброс жидкости — основной объём не уходит в канализацию, а очищается внутри контура.
2. Стабилизирует качество мойки деталей — параметры не зависят от оператора и воспроизводятся каждый цикл.
3. Сокращает ручной труд — автоматизация высвобождает персонал для других операций.
4. Встраивает очистку деталей в производственный такт — деталь после мойки сразу идёт на сборку, окраску или контроль, без ожидания.
5. Уменьшает расходы на утилизацию — объём отходов в 3–5 раз меньше, чем при одноразовой схеме.

Это особенно заметно там, где деталь после мойки идёт не «на склад», а сразу на следующую операцию. Отдельный эффект — снижение риска вторичного загрязнения. Когда между мойкой и следующей операцией нет длинной паузы, деталь не успевает снова набрать пыль, окислиться или покрыться пятнами от неправильной сушки.

На серийных участках объединение очистки, обезжиривания и промежуточной защиты поверхности в один автоматизированный цикл позволяет сократить технологический маршрут и уменьшить число потенциальных причин брака. Мы видели случаи, когда одна камерная мойка заменяла три ванны обезжиривания — просто потому, что процесс стал управляемым.

Как работает оборотная система очистки деталей: схема процесса по шагам

Оборотная система очистки деталей работает как повторяющийся гидравлический контур. Жидкость подаётся в зону мойки, снимает загрязнения, собирается, очищается и снова возвращается в бак. Однако способ очистки жидкости принципиально меняет эффективность всего цикла.

Два подхода к рециркуляции: водный и растворительный

Первый, более рабочий вариант — замкнутый цикл с вакуумной дистилляцией. Он реализован в оборудовании на негорючих растворителях (например, в машинах серии МКС). Здесь моющая жидкость после контакта с деталью не фильтруется, а полностью восстанавливается:

Рабочая камера (мойка растворителем) → Слив в бак-накопитель → Вакуумный испаритель (нагрев + вакуум) → Конденсация паров → Сбор чистого дистиллята → Повторная подача на мойку

Загрязнения (масла, СОЖ, нагар, стружка) остаются в испарителе в виде концентрированного шлама и удаляются физически. Растворитель же возвращается в процесс идеально чистым — сотни и тысячи циклов без потери свойств. Это истинный замкнутый цикл с нулевым сбросом.

Второй вариант — рециркуляция водных растворов с фильтрацией и отстоем. Эта схема распространена в водных моечных машинах (например, наших серий МСП и МПП). Жидкость очищается механически:

Бак с рабочим раствором → Насос (2–6 бар) → Форсунки / Зона погружения → Деталь (очистка) → Поддон сбора → Скиммер (удаление свободного масла) → Фильтр грубой очистки (100–200 мкм) → Возврат в бак

Однако у этого подхода есть объективные ограничения: водные растворы насыщаются солями, ПАВ деградируют, масла эмульгируют («эффект молочного коктейля»). Раствор приходится менять каждые 2–6 недель. Поэтому, строго говоря, водные системы в замкнутом цикле — это скорее ресурсосберегающая рециркуляция.

Подача моющего раствора, струйная или погружная мойка деталей

На старте цикла насос подаёт моющий раствор из бака в рабочую зону. Дальше возможны две базовые схемы: струйная мойка деталей и погружная обработка.

Струйная схема подходит там, где нужен выраженный механический удар по поверхности. Форсунки создают направленный поток под давлением 2–6 бар, который сбивает масло, стружку, шлам и плотные технологические загрязнения. По нашему опыту, давление слабощелочного раствора в камерных машинах обычно составляет 2–2,5 бара при температуре 60–80 °C. Время обработки одного цикла — от 10 до 30 минут в зависимости от степени загрязнения.

Погружная мойка работает мягче: деталь находится в ванне с раствором, а очистка идёт за счёт химии, времени и перемешивания среды. В некоторых системах добавляют барботаж (перемешивание пузырьками воздуха) или ультразвуковую кавитацию — она создаёт микроударное воздействие на поверхности и эффективно проникает в полости, куда струя просто не достанет.

Механика, по сути, разная. Струя лучше работает по наружным поверхностям и рельефу. Погружение удобнее для сложной геометрии, глухих отверстий и мелких деталей. В замкнутом контуре обе схемы могут использовать одну и ту же логику рециркуляции жидкости — разница только в способе подачи на деталь.

Сбор загрязнений, фильтрация, сепарация масел и возврат жидкости в цикл

После мойки жидкость стекает в поддон или нижнюю часть камеры, затем уходит в бак или промежуточную ёмкость. Дальше начинается не мойка деталей, а подготовка жидкости к следующему циклу. Именно здесь — ядро того, как работает оборотная система очистки деталей.

Процесс очистки раствора проходит несколько стадий:

1. Сбор. Отработанная жидкость поступает через дренажные решётки в подземный или встроенный резервуар, где тяжёлые частицы (крупнее 1 мм) осаждаются за 2–4 часа.
2. Грубая фильтрация. Насос подаёт жидкость через сетчатые или барабанные фильтры, удаляя частицы 50–200 мкм.
3. Сепарация масел. Гидроциклоны или коалесцентные фильтры отделяют свободные масла с эффективностью до 95% для капель крупнее 20 мкм. Если моющая среда подобрана правильно и не образует стойкой эмульсии, масло можно собрать с поверхности скиммером — это, кстати, самый простой и надёжный способ.
4. Возврат. Очищенная жидкость подаётся обратно в рабочий бак.

Рециркуляция моющей жидкости для деталей работает не потому, что жидкость просто бегает по кругу, а потому, что на каждом круге из неё убирают то, что мешает дальнейшей очистке. Если этот принцип нарушен — система деградирует.

Контроль концентрации, температуры и качества моющей жидкости

Без контроля параметров замкнутый цикл быстро превращается в обычную грязную ванну. Поэтому в рабочем режиме отслеживают как минимум температуру, уровень жидкости и состояние раствора.

Температура влияет на скорость растворения загрязнений и на вязкость масел. Концентрация моющего состава определяет, хватает ли химического действия для обезжиривания. Качество жидкости контролируют по внешнему виду, пенообразованию, наличию плавающего масла и — если требуется — по приборам.

Современные аппаратные методы контроля:

• Проводимостные сенсоры — для контроля концентрации ПАВ (поверхностно-активных веществ) в диапазоне 0–2000 мкСм/см с погрешностью ±1%.
• Индуктивные pH-метры — онлайн-мониторинг кислотно-щелочного баланса в диапазоне 0–14 с откликом менее 30 секунд.
• Термисторы — контроль температуры моющей жидкости с точностью ±0,1 °C.
• Комбинированные системы — интегрируют все три параметра в один контроллер для автоматических моечных процессов.

Практический ориентир простой. Если раствор через короткое время становится мутным, похожим на эмульсию и перестаёт отделять масло — ресурс жидкости падает. Один наш коллега-технолог говорит так: «Раствор должен оставаться прозрачным, а масло — собираться в сепараторе отдельно. Если жидкость стала похожа на молочный коктейль — пора действовать». Если прозрачность сохраняется и загрязнения выводятся в отдельную фазу, рециркуляция работает корректно.

Радикальное решение проблемы контроля предлагают машины на модифицированных спиртах. Поскольку среда не содержит воды, проблемы с эмульгированием масел и ростом бактерий отпадают сами собой. Растворитель в установках типа МКС либо восстанавливается дистилляцией до исходного состояния, либо легко контролируется по плотности, что делает процесс очистки предельно стабильным

Из каких узлов состоит система замкнутого цикла мойки деталей

Система состоит из рабочей части, гидравлики, узлов очистки жидкости и автоматики. Конкретная компоновка меняется от задачи к задаче, но логика всегда одна: подать, отмыть, собрать, очистить, вернуть.

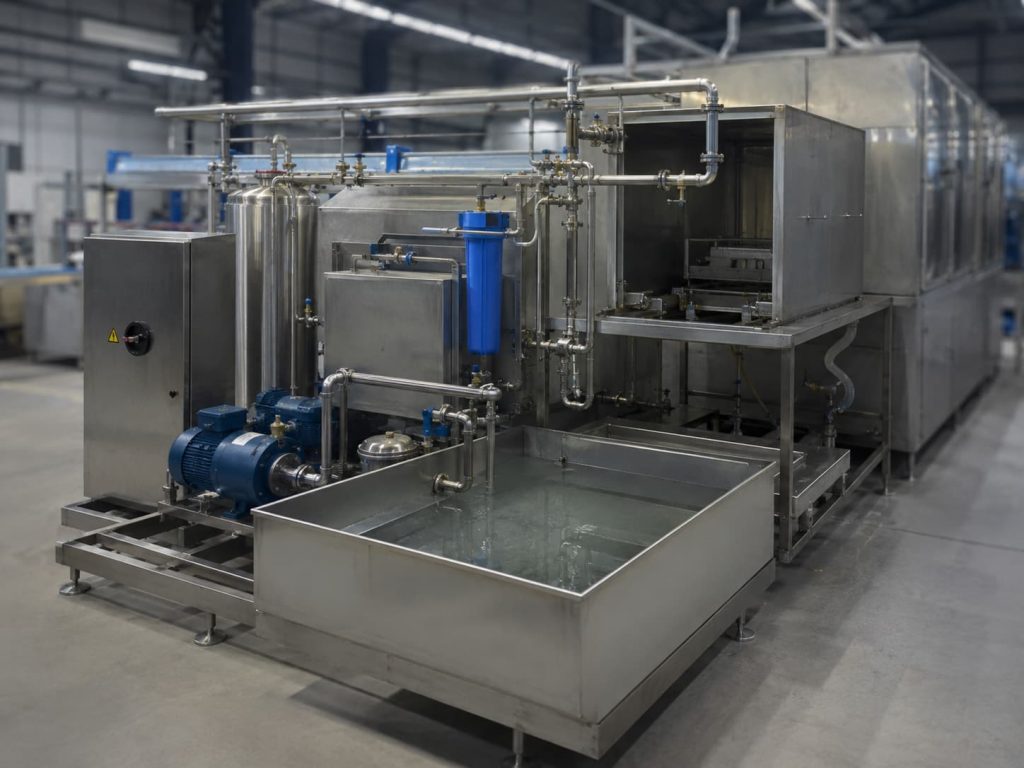

Моечная камера, бак, насосы, форсунки и трубопроводы

Моечная камера — герметичный объём для размещения деталей и равномерной обработки струями под давлением. В камерных машинах вращение детали относительно форсунок может обеспечиваться энергией самих струй (в компактных моделях) или механическим зубчатым приводом корзины (в машинах с грузоподъёмностью от 100 кг и выше).

Бак хранит рабочий объём раствора и служит зоной первичного отстоя. Расчёт объёма: V = Q × t × K, где Q — расход жидкости (м³/ч), t — время цикла (ч), K — коэффициент запаса 1,5–2,0. Это не формальность — если бак слишком мал, раствор не успевает «отдохнуть» между циклами, и масло не всплывает.

Насосы создают циркуляцию и давление. В промышленных системах чаще используют центробежные насосы, которые не требуют сложного обслуживания и работают с нагретым составом (до 80 °C) без риска для уплотнений.

Форсунки формируют факел струи нужной геометрии. Трубопроводы связывают все узлы замкнутого цикла мойки деталей в единый контур.

Для промышленной мойки деталей материал исполнения имеет значение не меньше, чем схема работы. Основные компоненты, влияющие на надёжность: трубы и соединения из нержавеющей стали (марка AISI 304, толщина от 2 мм), уплотнители, прокладки, клапаны. Если система долго работает с горячими щелочными растворами при 80–90 °C, слабое место быстро проявится на баке, сварных швах и трубопроводах из чёрного металла. Нержавейка здесь — не роскошь, а страховка на годы эксплуатации.

Фильтры, отстойники, маслоуловители, сепараторы и системы доочистки

Эти узлы отвечают за то, чтобы грязная жидкость снова стала рабочей. Без них рециркуляция моющей жидкости для деталей невозможна в принципе:

1. Фильтры (мешочные, картриджные, сетчатые) удерживают твёрдые частицы. Типичная тонкость для масел и жидкостей — 20–40 мкм.
2. Отстойники дают тяжёлым включениям осесть под действием гравитации.
3. Маслоуловители и скиммеры собирают свободное масло с поверхности жидкости.
4. Коалесцентные фильтры и гидроциклоны обеспечивают глубокую сепарацию эмульгированных масел.
5. Магнитные сепараторы — для металлической стружки (удаление 99% частиц крупнее 0,5 мм).

Подбор узла зависит от загрязнений. Металлическая стружка и абразив требуют одного подхода. Свободные масла — другого. Мелкодисперсный шлам — третьего. Ошибка здесь типовая: ставят хорошую моечную камеру, но слабую систему очистки жидкости. В итоге мойка деталей начинает деградировать не из-за камеры, а из-за «усталого» раствора. Мы встречали это десятки раз.

Автоматика, датчики и контуры управления моечным процессом

Автоматика нужна для повторяемости. ПЛК (программируемый логический контроллер) держит заданное время цикла, температуру, последовательность стадий, а в более оснащённых системах — уровень, дозирование химии и сигналы обслуживания.

Автоматизированные машины обеспечивают отклонение параметров менее 1% между циклами: расход раствора 10–50 л/мин, температура 40–80 °C, концентрация ПАВ 0,5–2% с точностью ±0,1%. Для сравнения: при ручной промывке вариация параметров достигает 20–50%. Это не абстрактная цифра — это разница между стабильным качеством очистки деталей и лотереей «повезёт — не повезёт».

Вот как работает оборотная система очистки деталей в автоматическом режиме: оператор загружает корзину, нажимает кнопку — и дальше технология замкнутого цикла мойки в производстве отрабатывает сама. Чем стабильнее режим, тем предсказуемее результат.

Какие загрязнения удаляет замкнутый цикл и какие моющие среды используются

Мойка замкнутого цикла хорошо справляется с большинством типовых загрязнений металлообработки. Но эффективность определяется не названием технологии, а сочетанием загрязнения, химии и механики.

Круг Зиннера: баланс четырёх факторов

Эффективность любой мойки определяется взаимодействием четырёх параметров: химия, температура, механическое воздействие и время. Этот принцип называют «кругом Зиннера». Если один из факторов слабее (например, химия мягкая), его можно частично компенсировать другим — усилить давление струй или увеличить время цикла. Но только частично. В оборотной системе этот баланс настраивается один раз и воспроизводится автоматически, что и даёт стабильность очистки деталей от цикла к циклу.

Масла, СОЖ, стружка, пыль, абразив, нагар и технологические загрязнения

Обычный набор для мойки деталей на производстве — это масла, смазочно-охлаждающие жидкости (СОЖ), стружка, абразивная пыль, остатки паст, консервационные составы и нагар. Каждый тип загрязнений требует своего механизма удаления внутри замкнутого контура:

1. СОЖ и консервационные смазки — удаляются гидроциклонными сепараторами и коалесцентными фильтрами с эффективностью до 95%.
2. Металлическая стружка — захватывается магнитными сепараторами и скребковыми конвейерами (удаление 99% частиц крупнее 0,5 мм).
3. Абразивная пыль — осаждается в отстойниках и фильтруется мешочными фильтрами (5–10 мкм) с рециркуляцией до 90% объёма жидкости.
4. Нагар (карбидные отложения) — разрушается ультразвуковыми агитаторами или высокотемпературным воздействием и удаляется центрифугами.

Если загрязнение состоит из нескольких фаз — например, густая смазка плюс металлическая пыль — система должна решать две задачи сразу: сначала оторвать загрязнение от поверхности, потом не дать ему вернуться в цикл в рабочем виде. Это, пожалуй, главный инженерный вызов для любой оборотной схемы.

Водные растворы, щелочные составы и специальные моющие средства

Для замкнутых систем чаще применяют водные растворы и щелочные составы с низким пенообразованием. Их компоненты и роль в процессе:

1. Водные составы — растворяют и смывают неорганические отложения, рабочая температура 40–60 °C.
2. Щёлочи (NaOH 1–5%) — гидролизуют органические загрязнители (жиры, масла), время циркуляции 4–8 часов.
3. Ингибиторы коррозии (фосфонаты 10–50 ppm) — формируют защитную плёнку на поверхности стали и предотвращают ржавление между операциями.
4. Пеногасители (силиконы 0,1–0,5%) — разрушают пузыри в циркуляции и предотвращают потерю моющего эффекта.

Агрессивные летучие растворители (например, трихлорэтилен) используют ограниченно. Причины: нормативы устанавливают предельно допустимое содержание 100 ppm в воздухе рабочей зоны, высокая пожароопасность, токсикологическая нагрузка и сложность обращения с отходами. Для рециркуляции моющей жидкости гораздо удобнее среда, которая стабильно работает в баке, нагревается без лишних рисков и — что критично — не создаёт стойкую эмульсию с удаляемыми маслами. Именно поэтому мы рекомендуем негорючие составы на водной основе: масло от них отделяется чисто, а не «размазывается» по всему объёму.

Когда замкнутый цикл подходит, а когда нужны другие технологии очистки

Технология замкнутого цикла мойки в производстве подходит для серийной и повторяющейся мойки деталей, когда загрязнения типовые, а требования к чистоте понятны и воспроизводимы. Она особенно эффективна перед сборкой, окраской, дефектоскопией и упаковкой — если процесс можно стандартизировать.

Но не всегда это лучший вариант. Вот конкретные ситуации, где мойка замкнутого цикла уступает другим схемам:

1. Производство литографических линз и лазерной оптики — классы чистоты ISO 1–3 требуют непрерывной подачи свежей деионизованной воды, поскольку рециркуляция повышает риск ионного загрязнения.
2. Радиофармацевтика — однократно проточные системы исключают накопление радиоактивных примесей.
3. Фармацевтическое производство — фармакопеи предписывают многостадийные проточные схемы с обратным осмосом и ультрафильтрацией.

Проще говоря, если даже следовые накопления солей, частиц или биологических примесей недопустимы — замкнутый контур может быть ограничением. Для остальных 90% задач промышленной очистки деталей он работает отлично.

Где применяется технология замкнутого цикла мойки в производстве

Технология замкнутого цикла мойки в производстве применяется там, где мойка деталей — регулярная операция, а не редкая вспомогательная задача. В первую очередь это машиностроение, металлообработка и ремонт.

Машиностроение, металлообработка, ремонтные и сервисные участки

На этих участках постоянно приходится убирать масла, СОЖ, пасты, стружку и консервационные загрязнения. При этом поток деталей повторяемый, а значит, систему можно настроить под конкретный тип изделий и режим загрузки.

Время очистки деталей в камерных машинах замкнутого цикла составляет 10–30 минут в зависимости от степени загрязнения. При регулярной фильтрации рабочий раствор сохраняет моющие свойства до 6 месяцев, после чего подлежит плановой замене. Сравните с ручной промывкой, где раствор «умирает» за 2–3 дня — разница очевидна.

Отдельно стоит упомянуть ремонтные предприятия. Здесь детали приходят с непредсказуемым уровнем загрязнения — от лёгкой пыли до многолетнего нагара. Замкнутый цикл позволяет обрабатывать всё это в одной машине, просто варьируя время и температуру цикла.

Подготовка деталей перед сборкой, окраской, контролем и упаковкой

Перед следующей операцией важна не просто чистая поверхность, а предсказуемая. Требования различаются по нормативам:

1. Сборка узлов трения — стандарты определяют классы чистоты масла; для подшипников требуется удаление частиц крупнее 4 мкм.
2. Порошковая окраска — требуется удаление масла, пыли и окислов до степени Sa 2,5; влажность поверхности менее 5%.
3. Гальваника — обезжиривание и травление; остаток масла менее 0,5 мг/дм².
4. Дефектоскопия — чистота для магнитопорошкового контроля: удаление грязи, ржавчины и краски.
5. Вакуумная упаковка — сухость и отсутствие загрязнений для герметичности.

Очистка деталей здесь работает как часть качества, а не как отдельная хозяйственная функция. Критерий прост: деталь после мойки должна «скрипеть» под пальцем в чистой перчатке — это и есть показатель полного обезжиривания.

Для каких партий и типов деталей система особенно эффективна

Замкнутый цикл мойки деталей особенно выгоден для повторяющихся партий, типовых габаритов и понятной номенклатуры загрязнений. Чем стабильнее поток деталей, тем проще подобрать режим, химию и фильтрацию. Распространённые камерные мойки выпускаются в размерах от 550 до 2500 мм с грузоподъёмностью от 50 до 2000 кг, что покрывает большинство задач серийного производства.

Мойка замкнутого цикла менее удобна для единичных крупногабаритных изделий с уникальной геометрией — там чаще применяют ручную или полуавтоматическую обработку. Но для серии в 20–500 деталей за смену это, вероятно, оптимальный формат.

Преимущества и ограничения замкнутого цикла на практике

У мойки замкнутого цикла есть сильные стороны, но это не универсальное решение «на все случаи». Она хорошо работает только там, где система собрана как единый процесс — от химии до регламента обслуживания.

Экономия воды, моющих средств, энергии и затрат на утилизацию

Главный плюс — многократное использование рабочей жидкости. За счёт рециркуляции моющей жидкости для деталей уменьшается потребление воды и химии, а также объём отработанных растворов, которые нужно выводить из процесса.

Посчитайте, сколько ваше предприятие тратит только на утилизацию отработанных растворов — транспортировку, лицензионные сборы, оформление документов. Теперь представьте, что этот объём сокращается в 3–5 раз. Вот и вся экономика.

Стабильность качества очистки деталей и снижение ручного труда

Автоматизированная мойка деталей даёт повторяемость. Параметры не зависят от усталости оператора, случайной передержки или недомывки. Механическая очистка форсунками при турбулентном потоке стандартизирует удаление загрязнений до уровня менее 1 мг/см². Плюс снижается доля тяжёлого ручного труда — автоматическая мойка ускоряет процесс по сравнению с ручным на 60–70%.

Как работает оборотная система очистки деталей в плане стабильности? Просто: машина каждый раз делает одно и то же. Одинаковое давление, одинаковая температура, одинаковое время. Человек так не может — и не должен.

Ограничения: обслуживание, подбор химии, чувствительность к типу загрязнений

Ограничения тоже существенные. Мойка замкнутого цикла требует регламента: чистки бака, удаления шлама, контроля фильтров и состояния раствора. Неправильно подобранная химия может вспениваться, эмульгировать масло и разрушать саму идею оборотной системы.

Ключевые эксплуатационные ограничения:

1. Биопоражение. При температуре 40–60 °C в растворе развиваются бактерии, выделяющие сероводород и снижающие pH до 5–6 за 2–4 недели. Запах — первый сигнал.
2. Требования к низкопенной химии. Если в растворе содержание сульфатов превышает 100 ppm, пена может достигать 200 мм и блокировать нормальную работу форсунок.
3. Чувствительность фильтров. Мелкая алюминиевая или чугунная стружка засоряет фильтры тонкой очистки (5–10 мкм), перепад давления растёт на 2–3 бар за смену.

Если эти риски игнорировать, очистка деталей начинает деградировать — и замкнутый цикл работает хуже, чем простая проточная схема. Дисциплина обслуживания здесь не рекомендация, а условие работоспособности.

Как выбрать систему замкнутого цикла для мойки деталей

Выбор начинается не с каталога, а с задачи. Если не описать деталь, загрязнение и требование к чистоте — подобрать рабочую систему невозможно. Мы это говорим не для красного словца: половина проблем с моечным оборудованием начинается именно с неправильного технического задания.

Критерии выбора: тип деталей, загрязнения, производительность и степень очистки

Сначала определяют материал деталей, габариты, массу, геометрию, наличие глухих полостей и чувствительных зон. Затем — тип загрязнений: масло, СОЖ, паста, стружка, абразив, окислы. После этого задают производительность и критерий, по которому будет оцениваться очистка деталей (визуально, по классу чистоты ISO/ГОСТ, по остаточной массе загрязнений).

Мы рекомендуем провести тестовые отмывки на реальных образцах деталей с вашими загрязнениями. Это позволяет до закупки оборудования убедиться, что выбранный состав работает с конкретными маслами и материалами. Присылайте образец загрязнённой детали и описание текущего процесса — и уже на этом этапе станет понятно, какая конфигурация нужна.

Важные параметры оборудования: объём бака, фильтрация, нагрев, автоматизация

• Объём бака — должен обеспечивать устойчивую работу без перегрева и резкого загрязнения раствора. Формула: V = Q × t × K (K = 1,5–2,0).
• Фильтрация — соответствовать размеру и типу частиц. Для масел и жидкостей вязкостью менее 100 сСт — тонкость 20–40 мкм.
• Мощность нагрева (ТЭНы) — рассчитывается по формуле: P = m × c × ΔT / (η × 3600), где c = 4,18 кДж/кг·°C, η ≈ 0,9.
• Автоматизация — ПЛК для поддержания повторяемости, а не для усложнения системы. Технология замкнутого цикла мойки в производстве должна упрощать жизнь технологу, а не создавать новые проблемы.

Мойка замкнутого цикла — это инвестиция. Но окупается она не за счёт «волшебства», а за счёт снижения расходов на воду, химию, утилизацию и брак. Считайте полную стоимость владения за год, а не только цену машины.

Какие вопросы задать поставщику перед внедрением системы

Перед закупкой задайте поставщику следующие вопросы (рекомендуем зафиксировать ответы письменно):

1. Как система справляется именно с вашим загрязнением? Есть ли результаты тестов на ваших образцах?
2. Что происходит с маслом в растворе — отделяется ли оно или эмульгируется?
3. Как часто чистится бак и каков регламент обслуживания?
4. Какие есть ограничения по химии (совместимость с материалами деталей)?
5. Как контролируется качество жидкости — визуально, приборами, по расписанию?
6. Что считается нормальным ресурсом рабочего раствора для вашей задачи?
7. Какова тонкость фильтрации и на какой тип загрязнений рассчитаны фильтры?
8. Предусмотрена ли система дозирования химии?
9. Материал камеры, бака, трубопроводов — выдержит ли работу с вашей средой при 80–90 °C?
10. Есть ли сервисная поддержка и поставка запасных частей?

Если на любой из этих вопросов поставщик отвечает уклончиво — это повод задуматься. Как работает оборотная система очистки деталей, должно быть понятно до покупки, а не после первого месяца эксплуатации.

Обслуживание и контроль работы системы замкнутого цикла

Без обслуживания даже хорошая система теряет эффективность. Замкнутый цикл требует дисциплины, потому что в нём качество жидкости напрямую влияет на качество мойки деталей. Это не та машина, которую можно «поставить и забыть».

Регламент замены фильтров, чистки бака и удаления накопленных загрязнений

Чек-лист базового технического обслуживания (рекомендуемая периодичность):

Фильтры меняют по перепаду давления (рост на 2–3 бар — сигнал к замене), загрязнённости или регламенту. Бак очищают от шлама и осадка. Плавающее масло удаляют регулярно, а не «когда вспомнили». Иначе рециркуляция моющей жидкости для деталей продолжает работать, но уже не очищает на нужном уровне — а переносит грязь обратно на деталь.

Как контролировать состояние раствора и предотвращать падение качества мойки

Практика начинается с простого: смотреть на прозрачность, запах, пену, отделение масла и поведение детали после мойки. Если нужно точнее — добавляют инструментальный контроль.

Хороший бытовой признак для цеха: если деталь после цикла обезжиривания остаётся равномерно чистой и поверхность не даёт жирных пятен — раствор ещё работает. Если чистота «плавает» от партии к партии, причина часто не в насосе, а в состоянии среды.

Инструментальные методы контроля:

• Рефрактометр — для оценки концентрации моющего средства (быстрый способ, занимает 30 секунд).
• pH-метр — для отслеживания кислотно-щелочного баланса.
• Проводимость — для оценки общей солёности и концентрации ПАВ.
• Капельный тест (на фильтровальной бумаге) — для визуальной оценки наличия масла.

Как работает оборотная система очистки деталей в долгосрочной перспективе — определяется именно качеством контроля. Без него любая система деградирует. С ним — работает месяцами без потери эффективности.

Типичные ошибки эксплуатации и способы их избежать

Три частые ошибки, которые мы видим на предприятиях снова и снова:

1. Передозировка пеногасителя. Результат — парадоксальное усиление пенообразования и потеря моющей способности. Решение: дозировка строго 0,1–0,5% по инструкции, контроль по pH-метру. Больше — не значит лучше.
2. Смешивание разных СОЖ и рабочих жидкостей. Результат — коагуляция (створаживание) раствора, засорение фильтров. Решение: использование одной марки химии, маркировка ёмкостей, запрет на слив остатков «на авось».
3. Игнорирование регламента замены фильтров. Результат — рост перепада давления, снижение расхода через форсунки, ухудшение мойки деталей. Решение: замена каждые 500 часов работы или при росте перепада давления на 2–3 бар.

Избежать их можно только одним способом: зафиксировать рабочую химию, регламент обслуживания и критерии контроля. Когда у участка нет простых правил, замкнутый цикл мойки деталей очень быстро перестаёт быть замкнутой системой и превращается в источник нестабильности. Мы обучили более 50 технологов на предприятиях-заказчиков — и каждый раз убеждаемся: проблема не в оборудовании, а в отсутствии регламента.

Частые вопросы по замкнутому циклу мойки деталей

Можно ли полностью не сливать моющую жидкость в замкнутом цикле?

Полностью не сливать жидкость бесконечно нельзя. Даже при хорошей рециркуляции моющей жидкости для деталей в системе накапливаются растворённые соли, мелкие загрязнения и продукты старения раствора. Концепция «нулевого сброса» (ZLD — Zero Liquid Discharge, то есть нулевой жидкий сброс) предполагает рециркуляцию 99% и более жидкости, но требует периодического удаления солей кристаллизацией или испарением.

Пределы накопления определяются растворимостью: например, сульфат кальция кристаллизуется при 2–3 г/л, хлорид натрия — при 300–360 г/л. Без планового частичного слива соли накапливаются и через 20–30 циклов концентрирования выпадают в осадок. Поэтому реальная мойка замкнутого цикла — это минимизация слива, а не его абсолютное отсутствие. Мы возвращаем в цикл до 95% состава — остальное выводится планово.

Подходит ли система для точных, мелких и сильно загрязнённых деталей?

Да, подходит — но только при правильной конфигурации. Для мелких и точных деталей важны геометрия корзины, тип механического воздействия (ультразвуковая кавитация предпочтительна для полостей) и качество фильтрации. Для сильно загрязнённых деталей — достаточная химическая активность, температура и способность системы выводить загрязнение из раствора, а не размазывать его по партии.

Замкнутый цикл мойки деталей справляется с обоими случаями, если система спроектирована под конкретную задачу. Универсальных настроек «для всего» не существует — и это нормально.

Что важнее для эффективности: химия, оборудование или режимы мойки?

По отдельности не работает ничего. Эффективность даёт связка трёх факторов: подходящая химия, правильно выбранное оборудование и режимы процесса. Это принцип «круга Зиннера» — баланс химии, температуры, механики и времени. Если один параметр слабее, его можно частично компенсировать другим. Но только частично — например, при слабой химии увеличение давления струй ускоряет удаление загрязнений на 30–50%, однако не заменяет правильно подобранный моющий состав.

Как работает оборотная система очистки деталей эффективно? Только когда все четыре фактора сбалансированы. Технология замкнутого цикла мойки в производстве — это не про одну «волшебную» машину, а про систему в целом.

Сколько служит раствор в замкнутой системе?

При регулярной фильтрации и правильном обслуживании — от 2 недель до 6 месяцев. Конкретный срок зависит от интенсивности загрузки, типа загрязнений и качества сепарации масел. Если после 6 месяцев раствор не заменить, он теряет очищающие свойства и при подаче через форсунки сам становится источником загрязнений. Раствор — расходный материал с длинным, но конечным ресурсом.

Нужно ли организовывать специальный участок для установки замкнутой мойки?

В большинстве случаев — нет. Системы сбора и слива воды вмонтированы в саму установку. Камерные мойки компактны и не требуют отдельного помещения с дренажным оборудованием. Это удобно для предприятий, не располагающих большими площадями. Достаточно ровного пола, подвода электричества и, в некоторых случаях, вытяжной вентиляции.
